Промислове коліно 45° з нержавіючої сталі

SN Valve є провідним китайським виробником колін з нержавіючої сталі 45°.

РОЗМІР:

DN10 (3/8 дюймів)	DN15 (1/2")	DN20 (3/4 дюйма)	DN25 (1 дюйм)	DN40 (1-1/2 ")
DN50 (2 дюйми)	DN80 (3 дюйми)	DN100 (4 дюйми)	DN125 (5 дюймів)	DN150 (6 дюймів)
DN200 (8 дюймів)	DN250 (10 дюймів)	DN300 (12 дюймів)	DN350 (14 дюймів)	DN400 (16 дюймів)
DN450 (18 дюймів)	DN500 (20 дюймів)	DN100 (4 дюйми)	DN600 (24 дюйми)

Індивідуальний розмір. Зверніться до нас

Надіслати запит

Опис продукту

Розмір: Безшовні 1/2″-24″(DN15-DN600)
Зварні 1/2″-64″(DN12-DN1600)

Стандарт: ASME B16.9,
HT/T21631, MSS SP-43, DIN2605, JISB2313
GB/T12459, GB/T13401, SH3408,HG/T21635

Товщина: SCH5-XXS

Клас: TP304L, TP316L, TP310S, TP321, TP904L; DEPLEX S31803/F51, S32750/F53

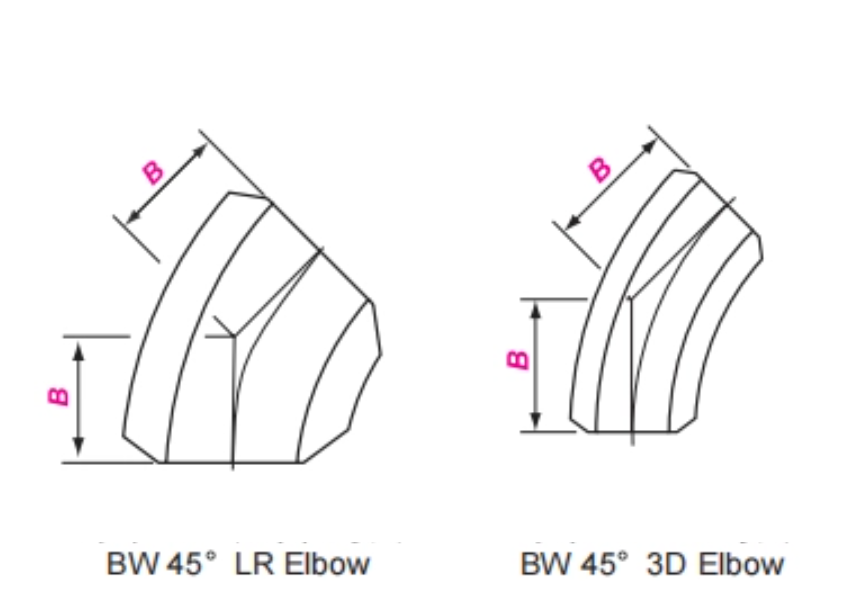

Номінальний розмір		Зовнішній діаметр при скосі	Від центру до кінця
Номінальний розмір		Зовнішній діаметр при скосі	45° Лікті
DN	NPS	OF	B
DN	NPS	OF	LR	3D
15	1/2	21.3	16	-
20	3/4	26.7	19	24
25	1	33.4	22	31
32	1¼	42.2	25	39
40	1½	48.3	29	47
50	2	60.3	35	63
65	2½	73.0	44	79
80	3	88.9	51	95
90	3½	101.6	57	111
100	4	114.3	64	127
125	5	141.3	79	157
150	6	168.3	95	189
200	8	219.1	127	252
250	10	273.0	159	316
300	12	323.8	190	378
350	14	355.6	222	441
400	16	406.4	254	505
450	18	457.0	286	568
500	20	508.0	318	632
550	22	559.0	343	694
600	24	610.0	381	757
650	26	660.0	406	821
700	28	711.0	438	883
750	30	762.0	470	964
800	32	813.0	502	1010
850	34	864.0	533	1073
900	36	914.0	565	1135
950	38	965.0	600	1200
1000	40	1016.0	632	1264
1050	42	1067.0	660	1326
1100	44	1118.0	695	1389
1150	46	1168.0	727	1453
1200	48	1219.0	759	1516

Специфікація промислового коліна 45° з нержавіючої сталі:

Безшовний/зварювальний процес, розмір 1/2 "-48", радіус кривизни 1,5D/3D, клас тиску 150-2500 (ASME B16.9).
Процес: холодне формування + відпал у розчині, внутрішня стінка Ra ≤ 1,6 мкм, піскоструминна обробка зовнішньої стінки або електролітичне полірування (додаткова поверхня EP/BA).

Переваги продуктивності

Оптимізація ефективності рідини: поворот на 45 ° зменшує турбулентність і втрату тиску (падіння тиску зменшено на 40% порівняно з колінами 90 ° *), підходить для нафто-/газопроводів великої відстані.
Можливість адаптації до простору: компактна конструкція, яка відповідає вимогам щодо повороту під непрямим кутом, підходить для машинних відділень суден і щільного розташування трубопроводів на хімічних заводах.
Сейсмічні характеристики: Пройшов випробування на циклічну втому MSS SP-117 (≥ 5000 разів без тріщин), підходить для об’єктів сейсмічної зони.

Типові застосування

Рульова труба установки каталітичного крекінгу нафтопереробного заводу
Специфікація промислового коліна 45° з нержавіючої сталі:
Енергозберігаюча реконструкція мережі стисненого повітря
