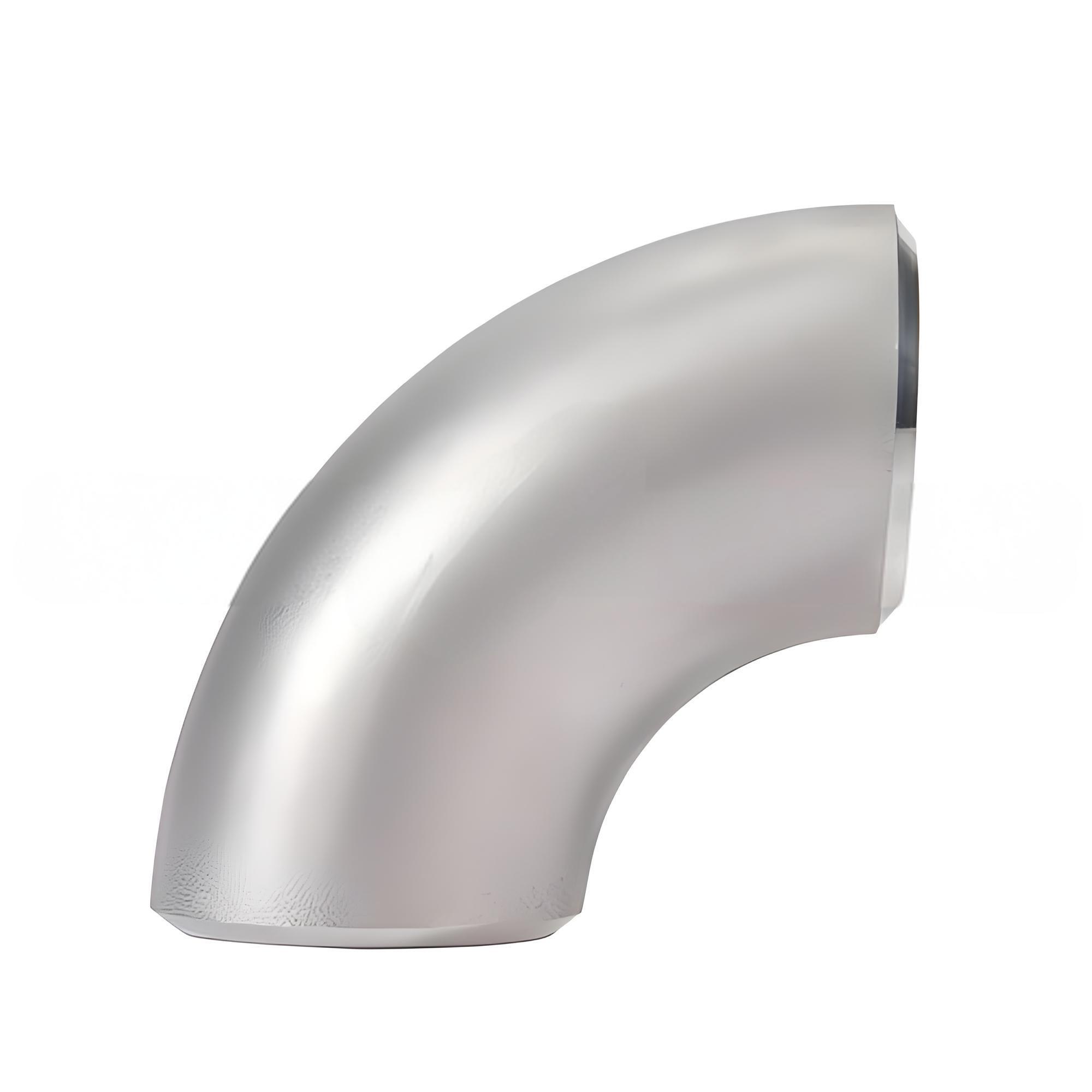

Промислове коліно 90° з нержавіючої сталі

SN Valve є провідним китайським виробником колін з нержавіючої сталі 90°.

РОЗМІР:

DN10 (3/8 дюймів)	DN15 (1/2")	DN20 (3/4 дюйма)	DN25 (1 дюйм)	DN40 (1-1/2 ")
DN50 (2 дюйми)	DN80 (3 дюйми)	DN100 (4 дюйми)	DN125 (5 дюймів)	DN150 (6 дюймів)
DN200 (8 дюймів)	DN250 (10 дюймів)	DN300 (12 дюймів)	DN350 (14 дюймів)	DN400 (16 дюймів)
DN450 (18 дюймів)	DN500 (20 дюймів)	DN100 (4 дюйми)	DN600 (24 дюйми)

Індивідуальний розмір. Зверніться до нас

Надіслати запит

Опис продукту

Розмір: Безшовні 1/2″-24″(DN15-DN600)
Зварні 1/2″-64″(DN12-DN1600)

Стандарт: ASME B16.9,
HT/T21631, MSS SP-43, DIN2605, JISB2313
GB/T12459, GB/T13401, SH3408,HG/T21635

Товщина: SCH5-XXS

Клас: TP304L, TP316L, TP310S, TP321, TP904L; DEPLEX S31803/F51, S32750/F53

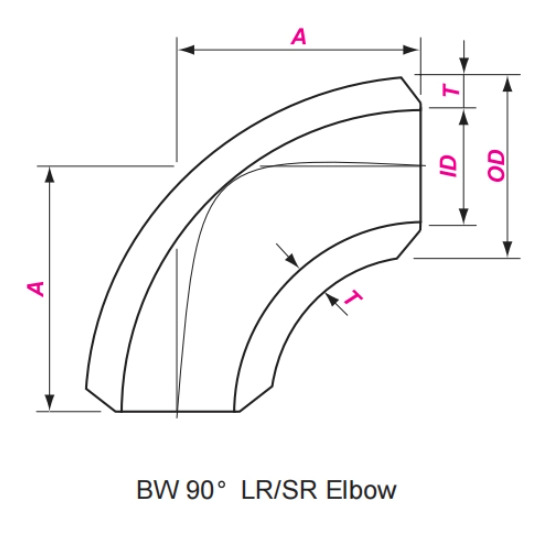

Номінальний розмір		Зовнішній діаметр при скосі	Від центру до кінця
Номінальний розмір			90° Лікті
DN	NPS	OF	A
DN	NPS	OF	LR	SR
15	1/2	21.3	38	-
20	3/4	26.7	38	-
25	1	33.4	38	25
32	1 1/4	42.2	48	32
40	1 1/2	48.3	57	38
50	2	60.3	76	51
65	2 1/2	73.0	95	64
80	3	88.9	114	76
90	3 1/2	101.6	133	89
100	4	114.3	152	102
125	5	141.3	190	127
150	6	168.3	229	152
200	8	219.1	305	203
250	10	273.0	381	254
300	12	323.8	457	305
350	14	355.6	533	356
400	16	406.4	610	406
450	18	457.0	686	457
500	20	508.0	762	508
550	22	559.0	838	559
600	24	610.0	914	610
650	26	660.0	991	660
700	28	711.0	1067	711
750	30	762.0	1143	762
800	32	813.0	1219	813
850	34	864.0	1295	864
900	36	914.0	1372	914
950	38	965.0	1448	965
1000	40	1016.0	1524	1016
1050	42	1067.0	1600	1067
1100	44	1118.0	1676	1118
1150	46	1168.0	1753	1168
1200	48	1219.0	1829	1219
1300	52	1321.0	1981	1321
1400	56	1422.0	2134	1422
1500	60	1524.0	2286	1524
1600	64	1626.0	2438	1626
1700	68	1727.0	2591	1727
1800	72	1829.0	2743	1829
1900	76	1930.0	2896	1930
2000	80	2032.0	3048	2032

Специфікація промислового коліна 90° з нержавіючої сталі:

Короткий радіус (SR) 1D/довгий радіус (LR) 1,5D, похибка товщини стінки ± 10%, відповідно до стандарту хімічної сумісності ISO 4144.
Процес: гаряче пресування та локальне гартування з коефіцієнтом зварювання 1,0, підтримкою онлайн-виявлення рентгенівського зображення (RTR) у реальному часі.

Переваги продуктивності

Точність повороту під прямим кутом: 1D короткий радіус економить 70% місця для встановлення та підходить для модульного обладнання (наприклад, станцій СПГ).
Адаптація до екстремальних робочих умов: матеріал 310S для антиокислювального відлущування шкіри (перевірено на 300 циклів теплового навантаження), використовується для керування димовими газами котла.
Сумісність із декількома стандартами: підтримує відстань між отворами фланців ASME/EN/JIS і може попередньо виготовлятися з канавками (37 °, 45 °), щоб відповідати автоматичним зварювальним машинам.

Типові застосування

Димохід під прямим кутом системи денітрації SCR на теплоелектростанції
CIP рефлюксний трубопровід біофармацевтичної ферментаційної ємності
Транспортування висококорозійних середовищ у цеху кислотного вилуговування матеріалів літієвих батарей
Загальний контроль якості та доставка
Короткий радіус (SR) 1D/довгий радіус (LR) 1,5D, похибка товщини стінки ± 10%, відповідно до стандарту хімічної сумісності ISO 4144.
