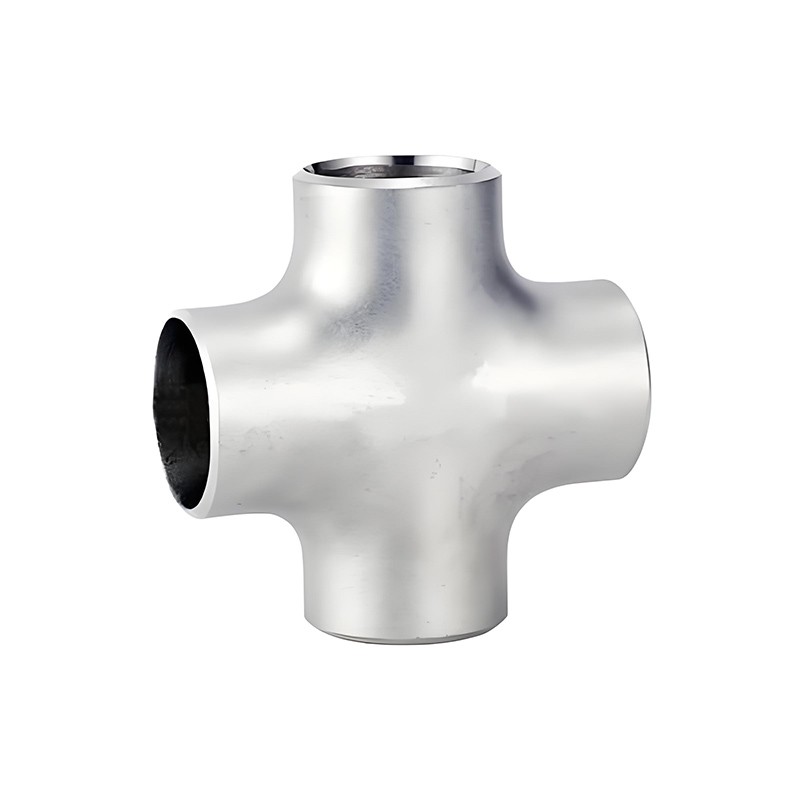

Концентричний хрест з нержавіючої сталі

Концентричний хрест з нержавіючої сталі, також відомий як 4-х напрямних трубопроводів,-це точні інженерні компоненти, розроблені для розподілу або комбінування потоку рідини на чотирьох напрямках у трубопроводних системах. Вироблені з високої нержавіючої сталі 304, 316 або 316 л, ці фурнітури переважають у корозійних, високих тисках та екстремальних температурних середовищах, що робить їх ідеальними для таких промислових промислових виробів, як нафта і газ, хімічна обробка, HVAC та очищення води.

Розмір:

DN10 (3/8 ")	DN15 (1/2 ")	DN20 (3/4 ")	DN25 (1 ")	DN40 (1-1/2 ")
DN50 (2 ")	DN80 (3 ")	DN100 (4 ")	DN125 (5 ")	DN150 (6 ")
DN200 (8 ")	DN250 (10 ")	DN300 (12 ")	DN350 (14 ")	DN400 (16 ")
DN450 (18 ")	DN500 (20 ")	DN550 (22 ")	DN600 (24 ")

Індивідуальний розмір проконсультуйтеся з нами

Надіслати запит

Опис продукту

Назва продукту: Концентричний хрест з нержавіючої сталі
Розмір: безшовний 1/2 ″ -24 ″ (DN15-DN600)
Зварений 1/2 ″ -64 ″ (DN12-DN1600)
Стандарт: ASME B16.9,
HT/T21631, MSS SP-43, DIN2605, JISB2313
GB/T12459, GB/T13401, SH3408, HG/T21635
Товщина: SCH5-XXS
Клас: TP304L, TP316L, TP310S, TP321, TP904L; DEPLEX S31803/F51, S32750/F53

Основні особливості:

Міцна конструкція: безшовні або зварні конструкції забезпечують витоки, захищені від тиску до SCH 160.
Корозійна резистентність: склад хрому-нікельного сплаву витримує кислоти, хлориди та окислення.
Універсальні конфігурації: Виберіть рівні хрести (усі порти однакового розміру) або зменшення хрестів (змішаних діаметрів).
Гігієнічна обробка: відшліфовані поверхні (РА ≤0,8 мкм) відповідають санітарним стандартам для застосувань харчових, фармацій та біотехнологій.
Діапазон температури: стабільна продуктивність від -196 ° C до 870 ° C, що підходить для кріогенних або високогірних систем.

Заявки:

Розподіл рідин у складних трубопроводних мережах.
Підключення приладобудних ліній на хімічних рослинах.
Системи HVAC для управління повітряним/водним потоком.
Санітарні системи в молочних, напоях та фармацевтичному виробництві.
Стримувані стандартами ASTM A403, ASME B16.11 та DIN 2615. Доступні розміри та розміри матеріалів.

Номінальний розмір		Зовнішній діаметр на скосах	Центр до кінця
Номінальний розмір		Зовнішній діаметр на скосах	Центр до кінця
ДН	NPS	На	C	M
15	1/2	21.3	25	25
20	3/4	26.7	29	29
25	1	33.4	38	38
32	1.1/4	42.2	48	48
40	1.1/2	48.3	57	57
50	2	60.3	64	64
65	2.1/2	73.0	76	76
80	3	88.9	86	86
90	3.1/2	101.6	95	95
100	4	114.3	105	105
125	5	141.3	124	124
150	6	168.3	143	143
200	8	219.1	178	178
250	10	273.0	216	216
300	12	323.8	254	254
350	14	355.6	279	279
400	16	406.4	305	305
450	18	457.0	343	343
500	20	508.0	381	381
550	22	559.0	419	419
600	24	610.0	432	432
650	26	660.0	495	495
700	28	711.0	521	521
750	30	762.0	559	559
800	32	813.0	597	597
850	34	864.0	635	635
900	36	914.0	673	673
950	38	965.0	711	711
1000	40	1016.0	749	749
1050	42	1067.0	762	762
1100	44	1118.0	813	813
1150	46	1168.0	851	851
1200	48	1219.0	889	889
1300	52	1321.0	965	965
1400	56	1422.0	1041	1041
1500	60	1524.0	1118	1118
1600	64	1626.0	1194	1194
1700	68	1727.0	1270	1270
1800	72	1829.0	1320	1320
1900	76	1930.0	1422	1422
2000	80	2032.0	1499	1499

Гарячі теги: Концентричний хрест з нержавіючої сталі
