Розетка під зварювання

SN Valve є провідним китайським виробником зварних фітингів. Зварювальний фітинг — це тип деталі кріплення труби, де труба вставляється в поглиблену ділянку фітинга, клапана або фланця. Для з’єднання труб або арматури з іншими ділянками труби застосовуються зварні шви з кутовим ущільненням. Фітинги з розтрубним зварюванням є гарним вибором у певних випадках завдяки їхнім перевагам у сильній структурній міцності та високому захисті від витоків. Ці фактори є важливими міркуваннями при розробці проекту трубопроводу.

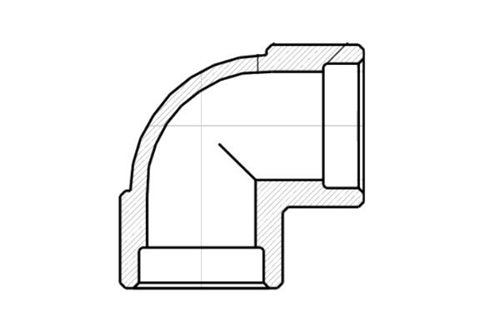

Як показано на зображенні нижче, ви можете побачити форму 90-градусного зварювального коліна:

Як правильно описати розміри фітингів для зварних труб

Розміщуючи запит на зварювальні фітинги, важливо вказати зовнішні розміри (зовнішній діаметр) і вимоги до тиску (або графік товщини). Зварювальні фітинги з муфтою мають номінальний тиск, який зазвичай виражається в класі 3000, класі 6000 і класі 9000.

Трубопровідні фітинги з розтрубним зварюванням зазвичай спрощуються як трубні фітинги SW, тому ви побачите деякі описи, наприклад SW коліно, SW трійники, SW муфти тощо.

Застосування щодо зварювальних фітингів

Завдяки здатності працювати під високим тиском фітинги з розтрубним зварюванням широко використовуються в багатьох промислових процесах.

● Трубні з’єднання з розтрубним зварюванням, такі як коліна, трійники та перехідники, можна використовувати в трубопроводах для транспортування токсичних, легкозаймистих або дорогих матеріалів, де витік неприйнятний.

● Використовується в поєднанні з трубами ASME для полегшення зміни розмірів.

● Застосовується в ситуаціях, коли трубопроводи вважаються постійними. Вони розроблені таким чином, щоб забезпечити хороші характеристики потоку.

● Виготовлено відповідно до стандартів ASTM A234, а також може підтвердити ASME B16.11. Це стандарт, який охоплює розміри, показники тиску та температури, маркування, допуски та вимоги до матеріалів для вуглецевої сталі та кованого вуглецю. З точки зору прийнятних форм матеріалів, вони включають прутки, поковки, безшовні труби та безшовні труби, які відповідають вимогам до хімікатів фітингів, механічних властивостей і практики.

Типи та форми

Фітинги під зварювання бувають різних форм і типів, включаючи, але не обмежуючись, коліна, трійники, хрестовини та кришки. Ці фітинги зазвичай використовуються для зміни напрямку труби, відгалуження або закриття кінця труби.

Матеріали та виготовлення

Матеріал зварювальних фітингів зазвичай узгоджується з матеріалом системи трубопроводів, щоб забезпечити сумісність і корозійну стійкість з’єднання. Звичайні матеріали включають вуглецеву сталь, нержавіючу сталь і леговану сталь. Під час виробничого процесу фурнітура кується, відливається або обробляється відповідно до різних вимог розміру та форми.

З'єднання та ущільнення

Фітинги під зварювання в муфту з’єднуються зварюванням в муфту. Під час процесу з’єднання один кінець труби вставляється в гніздо фітинга, і обидва надійно з’єднуються за допомогою зварювання. Щоб забезпечити щільне з’єднання, трубу та розтруб фітинга зазвичай очищають і попередньо обробляють перед зварюванням, а під час процесу зварювання використовують відповідні методи та матеріали.

Характеристики та застосування

Зварювальні фітинги мають такі характеристики:

● Міцне з'єднання: з'єднане зварюванням, з високою міцністю з'єднання та герметизацією.

● Сильна адаптивність: може використовуватися в системах трубопроводів різних розмірів і форм.

●Стійкий до високої температури та високого тиску: здатний витримувати високу температуру та тиск.

●Легко встановлювати та обслуговувати: у порівнянні з іншими методами з’єднання зварювальні фітинги легше встановлювати та обслуговувати.

●Зварні фітинги широко використовуються в різних галузях промисловості, таких як нафтова, хімічна промисловість, електроенергетика, суднобудування тощо. У цих областях вони зазвичай використовуються для з'єднання трубопроводів, арматури, фланців та іншого обладнання для забезпечення нормальної роботи та безпеки системи трубопроводів.
