Трубний лист

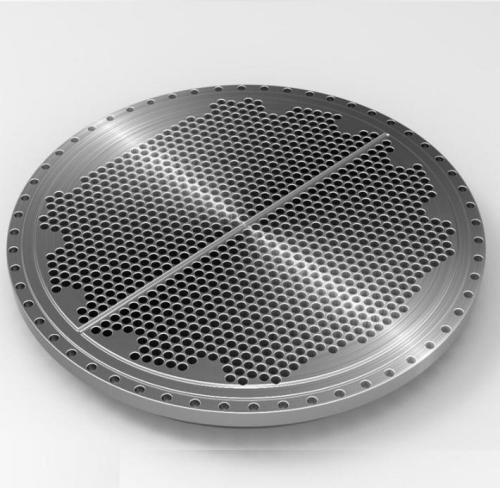

SN Valve є провідним китайським виробником трубної дошки. Атрубний листзазвичай виготовляється з круглого плоского шматка пластини, листа з отворами, просвердленими для розміщення труб або трубок у точному розташуванні та схемі відносно одна одної. Трубні дошки використовуються для підтримки та ізоляції труб у теплообмінниках і котлах або для підтримки фільтруючі елементи. Труби прикріплюються до трубної решетки за допомогою гідравлічного тиску або за допомогою роликового розширення. Трубна решетка може бути покрита облицювальним матеріалом, який служить бар'єр від корозії та ізолятор. Трубні листи з низьковуглецевої сталі можуть містити шар високолегованого металу, прикріпленого до поверхні, щоб забезпечити ефективнішу стійкість до корозії без витрат на використання твердого сплаву, що означає, що це може значно заощадити кошти.

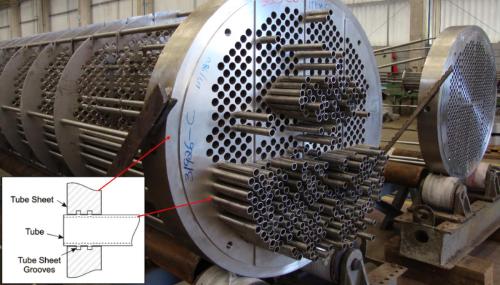

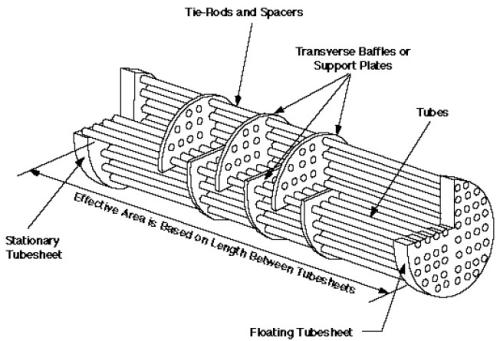

Можливо, найвідомішим використанням трубних решіт є опорні елементи в теплообмінниках і котлах. Ці пристрої складаються з щільного розташування тонкостінних трубок, розташованих всередині закритої трубчастої оболонки. Труби підтримуються на обох кінцях листами, які просвердлені в попередньо визначений малюнок, який дозволяє кінцям трубок проходити крізь аркуш. Кінці трубок, які пронизують трубну решетку, розширюються, щоб зафіксувати їх на місці та утворюють ущільнення. Схема отвору трубки або «крок» змінює відстань від однієї трубки до іншої та кут трубок відносно одна одної та напрямку потоку. Це дозволяє маніпулювати швидкостями рідини та падінням тиску і забезпечує максимальну турбулентність і контакт поверхні трубки для ефективної теплопередачі.

У випадках, коли критично важливо уникнути змішування рідини, може бути забезпечена подвійна трубна решетка. Конструювання трубних решіт — процес досить точний і складний; необхідно встановити точну кількість труб і розрахувати схему отворів, щоб рівномірно розподілити їх по поверхні трубної решетки. Великі теплообмінники можуть мати кілька тисяч трубок, розташованих у точно розрахованих групах або пучках. Проектування та виробництво листів сьогодні значною мірою автоматизовано за допомогою комп’ютерного програмного забезпечення (наприклад, САПР), яке виконує обчислення та свердління трубної дошки, що виконується на верстатах з числовим керуванням (ЧПК). У цій конструкції зовнішня трубна решетка знаходиться за межами контуру оболонки, що практично виключає можливість змішування рідини. Внутрішня трубна пластина випускається в атмосферу, тому будь-який витік рідини легко виявити. Відділ свердління фланцевої фабрики Hebei haihao має професійне бурове обладнання та робочу команду, ми можемо надати вам трубну дошку найкращої якості.
