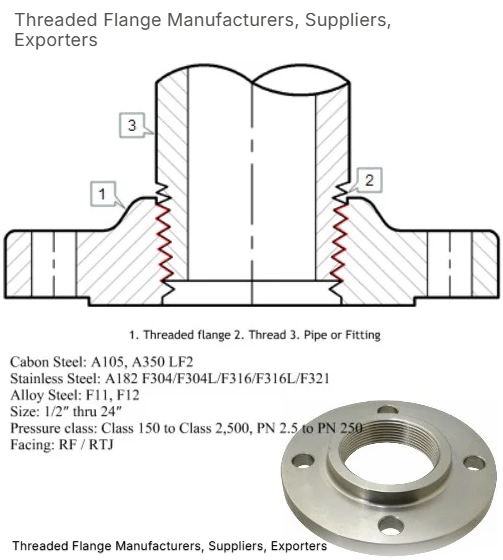

Що таке різьбовий фланець?
A різьбовий фланець- це тип фланця труби з внутрішніми нитками на його отвору, що дозволяє його накрутити на трубі з відповідними зовнішніми нитками, усуваючи необхідність зварювання для з'єднання.
Shuangneng Flanges - професійний виробник та експортер різьбового або різьбового фланцяз нашими власними об'єктами з точної обробки. Ми виготовляємо різьбові фланці відповідно до ANSI B16.5, стандарти DIN та EN1092-1 розміром від 1/2 до 24 "NPS. Ми також виробляємо і постачаємо фланці вуглецевої сталі, а також фланці з легкої сталі для високого тиску та високого температури. МиВиробництво різьбових фланцівУ вуглецевій сталі, нержавіючої сталі, високих нікелевих сплавів, дуплекс/супер дуплекс, сталі купро нікелі, титанові сплави та спеціалізовані сплави.
Наш процес виробництва фланця включає відповідну термічну обробку та випробування на хімічну та механічну властивість.У нас є ЧПУ та звичайні токарні верстати для обробки всіх видів різьбових фланців.
|
Продукт |
Різьбові фланці відповідно до ASTM A182 |
|
Матеріали |
Вуглецева сталь: ASTM A105, A181, ASTM A516 Gr.60, Gr.70, ASTM A694 F42, F46, F52, F56F60, F65, F70, ST37, ST45.8, C22.8, S235, S235JRG2, P235GH, P245GH, P250GH, P265GHP355GH, S355J2,16MN, 20MN, Q235, 20#, CT20, SS400. Нержавіюча сталь: ASTM A182 F304, F304L, F316, F316L, F321, F321H, F304H, F316H, F347H, 1.4301, 1.4306,1.4401, 1.4404,1.4541, 1.4571, SUS304, SUS316. Лепка сталь: ASTM A350 LF2, CL1/CL2, ASTM A182 F5, F9, F11, F12, F22, F91. Дуплексна сталь: S31803/F51/S32205/F60/1.4462 Супер дуплекс: S32750/F53/1.4410/S32760/F55 /1.4501 |
|
Розмір |
1/2 "до 60", DN 15 до DN 1500 |
|
Тип обличчя |
Плоский фланець обличчя (FF) Піднятий фланець фланця (RF) фланець кільця (RTJ) фланець колінного суглоба Чоловічий і жіночий фланець (M&F) великий і маленький язик і фланець канавки (T&G) |
|
Тип товару |
Коврі фланці, сліпі фланці, жалюзі, жалюзі з високими маточиками, фланці отвору, ковзання Фланці, фланці зварного шва, фланці шва шийки, плоскі фланці, фланці колінних суглобів, різьба Фланці, відновлення фланців, фланці шва шийки серії A або B, квадратні фланці, канавки та фланці язика, довгі шва шва, гвинтові фланці, фланці типу кільця, фланець Заклик і обробка, лопатки та кільцеві розпірки (частина фланцевого з'єднання), фланець зварного шва /фланця Nipo, розширювач фланця |
|
Поверхнева обробка |
Анти-річна олія, живопис (чорний, жовтий), гальванування, енергетичне покриття |
Різьбові типи фланця

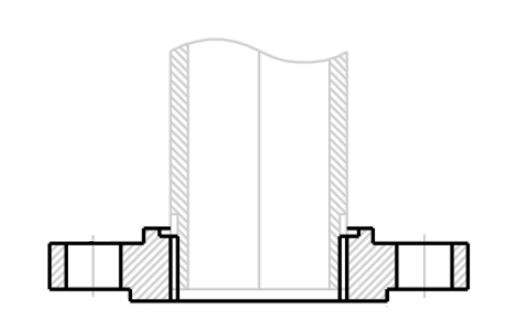

Існує два типи різьбових фланців. Один - це герметизація двох кінців труби певною герметичною поверхнею та об'єктивом. Цей тип фланця в основному використовується для виробництва аміаку. Але він використовувався менш недавно, а об'єктивна накладка була замінена металевим кільцем.
Інший тип такий самий, як звичайний фланець, запечатаний двома фланцями ущільнювальних граней.
Види види
Існує два типи обличчя для різьбового фланця, піднятого фланця обличчя та фланця кільця.
Піднятий фланець
Коли площа поверхні прокладки знаходиться над болтовою лінією фланця, піднятий фланець обличчя легко ідентифікується. Він сумісний з широким спектром прокладок, від плоских до напівметалічних та металевих типів, або кільце, або повне.
Основна сфера піднятих фланцевих конструкцій обличчя полягає в тому, щоб сконцентрувати тиск двох фланців спаровування на невеликій поверхні та збільшити міцність ущільнення.
Висота піднятої поверхні обличчя залежить від рівня тиску фланця, наприклад, для класів тиску 150 і 300, висота становить 1,6 мм або 1/12 дюйма, а для рівня 400 до 2500 висота піднятого обличчя становить приблизно 6,4 мм, або 1/4 дюйма.
RTJ різьбовий фланець
Фланець кільця має кругу канавку для розміщення прокладки кільця, яку можна використовувати, коли потрібні металеві ущільнювачі. Особливо в умовах високого тиску та високої температури.
Застосування в особливих обставинах
Нитки фланці використовуються там, де важко зварювати або не можна зварювати, наприклад, різьбові фланці, що використовуються для захисту оцинкованого шару труб. Крім того, його не слід використовувати на трубах з повторними коливаннями температури або вище 260 ℃ і нижче -45 ℃.
У стандарті ASME B31.3 він визначає:
Там, де сталева труба різьби та використовується для парових служб вище 250 фунтів на квадратний дюйм, або для служби води вище 100 фунтів на дюйм з температурою води вище 220 ° F, труба повинна бути безшовною і мати товщину щонайменше дорівнює графіку 80 ASME B36.10.
Як встановити різьбовий фланець?
Посібник з встановлення для різьбових фланців
1. Підготуйте трубопровід. ...
2. Нанесіть герметичний матеріал. ...
3. Підключіть фланець. ...
4. Затягніть фланець. ...
5. Вирівняйте фланці. ...
6. Встановіть прокладки. ...
7. Встановіть болти. ...
8. Остаточне затягування.
