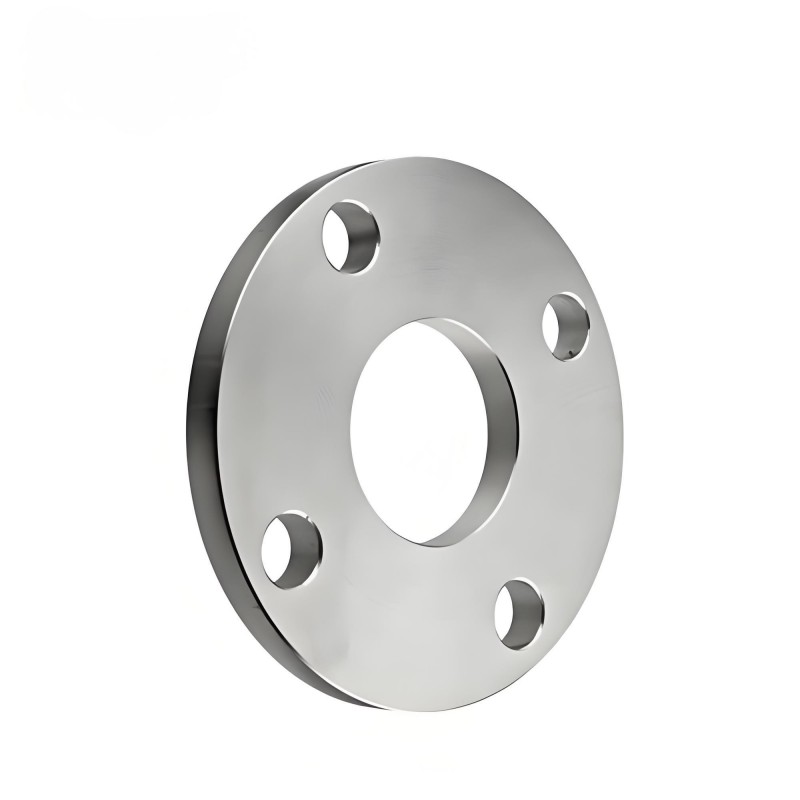

Плоский фланець обличчя

Повна конструкція площини: герметична поверхня повністю промивається з кінцевим обличчям фланця, а герметизація досягається за рахунок затягування прокладки болтами. Він підходить для систем низького або середнього тиску (наприклад, PN6-PN300).
Сумісність: зазвичай використовується спільно з плоскими прокладками (такими як гума, азбест або металеві прокладки), переконайтеся, що фланці паралельні та вирівняні під час встановлення, щоб уникнути витоку.
Спрощене обслуговування: немає складної геометричної структури, легкої розбирання та заміни прокладок.

Загальні матеріали:
Вуглецева сталь: ASTM A105/A105N (середовище температури навколишнього середовища), A350 LF2 (робочий стан низької температури).
Нержавіюча сталь: ASTM A182 F304/F316L (сценарій вимоги стійкості до корозії).
Виробничі стандарти:
Американський стандарт: ANSI B16.5 (оцінка тиску 150 фунтів-2500 фунтів).
Міжнародні стандарти: DIN, JIS, EN1092-1 тощо, підтримуючи глобальну адаптацію проекту.
Поверхнева обробка: електричне, гаряче гальвана або антиржа (наприклад, жовта фарба, чорна фарба) для підвищення резистентності до корозії.

Системи рідини з низьким тиском, такі як водопостачання та дренаж, ОВК тощо, потребують низького тиску герметизації та є економічно вигідними.
Хімічна та продовольча промисловість: плоскі фланці з нержавіючої сталі використовуються для трубопроводів санітарних класів (поверхня, відшліфована до РА ≤ 0,8 мкм) для задоволення вимог до сертифікації FDA або EHEDG.
Модульне обладнання: Завдяки своїй простої структури його зазвичай використовують у збірних модулях трубопроводу або швидких сценарій встановлення.

Переваги плоского фланця для обличчя:
Низька вартість: Складність обробки нижча, ніж у опуклих або кільця, що з'єднують фланці, що робить його придатним для масштабного виробництва.
Широка адаптованість: сумісна з декількома типами прокладки, високою гнучкістю.
Обмеження:
Межа високого тиску: не застосовується до систем надвисокого тиску (наприклад, клас 2500 і вище), оскільки плоский контакт може легко спричинити витік через нерівномірний тиск.
Високі вимоги до точності встановлення: Необхідно суворо забезпечити паралелізм фланців, інакше це може спричинити збій ущільнення.
