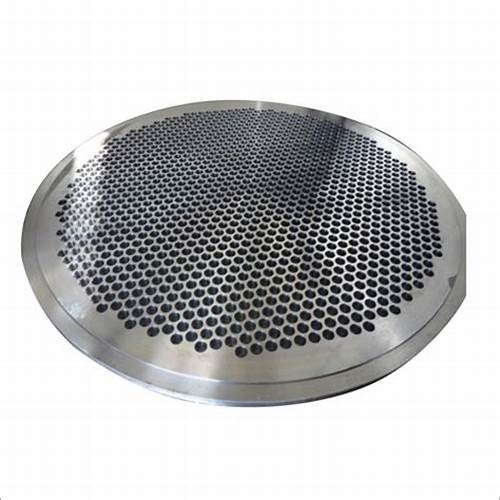

У складних системах теплообмінників, котлів, систем фільтрації,трубні дошкиє основними компонентами, які визначають ефективність, безпеку та термін служби. Трубні дошки, які часто називають основою цих систем, являють собою прецизійно сконструйовані листи, як правило, круглої форми, просвердлені з точно вирівняними отворами, які підтримують, роз’єднують і герметизують труби. Як провідний виробник у Китаї,Клапан SNспеціалізується на передовій інженерії та виробляє високоякісні трубні дошки, які відповідають найсуворішим промисловим стандартам.
A трубний листє критично важливим структурним елементом, який діє як перегородка, закріплюючи сотні або навіть тисячі трубок всередині оболонки. Його основні функції включають:
Підтримка: забезпечує точне вирівнювання та відстань між трубами, запобігаючи вібрації та провисанню під час експлуатації.
Ізоляція: створює бар’єр між двома різними потоками рідини — один тече в трубках, інший — у оболонці, — забезпечуючи, щоб вони не змішувалися.
Ущільнення: Труби з’єднуються з отворами трубної решетки механічним розширенням або зварюванням, створюючи щільне ущільнення, яке може витримувати високий тиск і різницю температур. Стійкість до корозії: Трубні дошки можна покрити корозійностійким сплавом, що забезпечує чудовий захист без витрат на придбання твердосплавної пластини, що призводить до значної економії коштів і покращення продуктивності.
Конструкція та точність виготовлення трубних решеток безпосередньо впливають на термічну ефективність, перепад тиску та загальну надійність усієї установки.
Для застосувань, де абсолютне запобігання перехресному забрудненню рідини має вирішальне значення, наприклад, у фармацевтичній промисловості, виробництві харчових продуктів і напоїв або хімічній обробці, настійно рекомендується конструкція з подвійною трубною решіткою.
Як це працює: ця конструкція складається з двох окремих трубних решеток на кожному кінці трубного пучка з невеликим проміжком між ними.
kunnen van verschillende materialen worden gemaakt om zich aan te passen aan verschillende toepassingen en vloeibare media, en hebben veel voordelen.
Внутрішня трубна дошка є основним структурним компонентом оболонки.
Виявлення витоків: простір між двома трубними решетками виводиться в атмосферу. Якщо витік відбувається з боку кожуха або труби, він випускається безпосередньо назовні, забезпечуючи негайне візуальне виявлення та запобігаючи змішуванню двох технологічних рідин.
Безпека: така конструкція практично виключає ризик змішування небезпечних рідин, забезпечуючи чистоту продукту та безпеку експлуатації.
наКлапан SNі наш відділ свердління фланців Haihao, ми розуміємо, що надійність усієї вашої теплової системи залежить від якості її основних компонентів. Наша прихильність до точного проектування, ретельний контроль якості та використання високоякісних матеріалів гарантує, що кожна трубна решетка, яку ми постачаємо, створена для максимальної продуктивності та тривалої служби.
Ми використовуємо вдосконалене програмне забезпечення САПР для ретельного проектування та верстати з ЧПК для бездоганного виконання, гарантуючи точність шаблонів, кроків і допусків. Дозвольте нашій професійній команді з буріння та обладнання запропонувати надійне, високоякісне рішення з трубної дошки, яке вимагає ваш проект.
