| DN10 (3/8 ") | DN15 (1/2 ") | DN20 (3/4 ") | DN25 (1 ") | DN40 (1-1/2 ") |
| DN50 (2 ") | DN80 (3 ") | DN100 (4 ") | DN125 (5 ") | DN150 (6 ") |
| DN200 (8 ") | DN250 (10 ") | DN300 (12 ") | DN350 (14 ") | DN400 (16 ") |
| DN450 (18 ") | DN500 (20 ") | DN550 (22 ") | DN600 (24 ") |

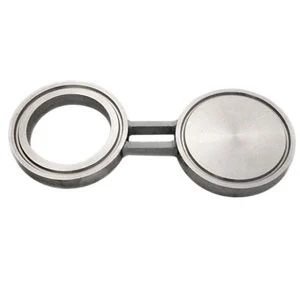

Якщо лопата розміщена між фланцями, він зупиняє прохід рідини; Сліпий фланець, також відомий як малюнок 8 фланець, який є поєднанням двох, які можна обертати, щоб функціонувати як одиночний зв'язок або кільцевий розпір. Цей вид фланця, як правило, є шматочком металу, ніж розрізаний, щоб поміститись між двома фланцями труби і, як правило, просоченим між двома прокладками, сліпий сліпий часто виготовляється з двох металевих дисків, які кріпиться один до одного невеликою частиною сталі. Гостра схожа на пару окулярів або окулярів - звідси назва сліпого фланця. Один кінець сліпого матиме отвір, що дозволяє протікати через трубу під час роботи, а інший кінець - твердий, щоб блокувати потік під час технічного обслуговування. Вони, як правило, встановлюються як постійний пристрій для розділення системи трубопроводів.
Вся ідея сліпого фланця видовища полягає в тому, щоб можна було абсолютно впевнено, що предмет обладнання належним чином і надійно не може бути без можливості жодного потоку чи витоку через клапан під час обслуговування. Потік може бути перенаправлений на інші предмети обладнання, але не просто передавши порожню, оскільки це поставило під загрозу функцію безпеки сліпого окуляра. Потік повинен вимкнути, а тиск знятий перед послабленням фланцевих болтів і розмахуючи сліпим.
Сліпий фланець, може мати різний тип обличчя суглоба (підняте обличчя RF, плоске обличчя FF, RTJ кільцеве з'єднання), залежно від типу фланця.

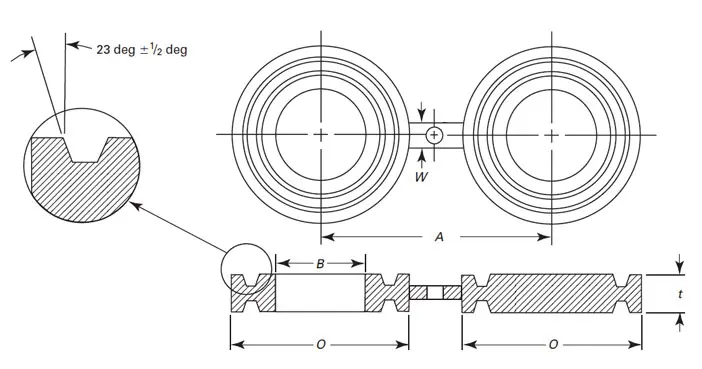

Технічний малюнок для жіночої кільцевої суглобів (f/rtj) Фігура-8 порожній (сліповий фланець), зроблений відповідно до ASME B16.48. A: відстань центральної лінії; O: Зовнішній діаметр порожнього фланця; Б: внутрішній діаметр відкритого кінця; Т: порожня товщина; W: Ширина веб -сайту; Т: Товщина краватки. Розміри канавки з кільцевим звуженням повинні відповідати ASME B16.5. Розмір отвору на панелі краватки (де це потрібно через відстань від болта) повинен бути таким же, як отвір для фланта, і розташований таким чином, що він не заважатиме болтом між двома фланцями. Товщина розміром T краватки T повинна бути здатною підтримувати вагу порожнього у всіх орієнтаціях без постійної деформації до панелі краватки.
| NPS | Всередині Діаметр - b |
Зовнішній Діаметр - o |
Центральна лінія Розмір - a |
Товщина - т | Webwidth - w |
| 1 | 34 | 64 | 80 | 19.1 | 51 |
| 11⁄4 | 42 | 73 | 90 | 19.1 | 51 |
| 11⁄2 | 48 | 83 | 100 | 19.1 | 57 |
| 2 | 61 | 102 | 120 | 19.1 | 57 |
| 21⁄2 | 73 | 121 | 140 | 22.4 | 57 |
| 3 | 89 | 133 | 150 | 22.4 | 57 |
| 31⁄2 | 102 | 154 | 175 | 22.4 | 64 |
| 4 | 114 | 172 | 190 | 22.4 | 64 |
| 5 | 141 | 194 | 215 | 25.4 | 70 |
| 6 | 168 | 219 | 240 | 25.4 | 83 |
| 8 | 219 | 273 | 300 | 28.4 | 95 |
| 10 | 273 | 330 | 360 | 31.8 | 102 |
| 12 | 324 | 406 | 430 | 35.1 | 121 |
| 14 | 356 | 426 | 475 | 35.1 | 127 |
| 16 | 406 | 483 | 540 | 38.1 | 127 |
| 18 | 457 | 546 | 580 | 41.1 | 127 |
| 20 | 508 | 597 | 635 | 41.1 | 127 |
| 24 | 610 | 711 | 750 | 47.8 | 152 |
