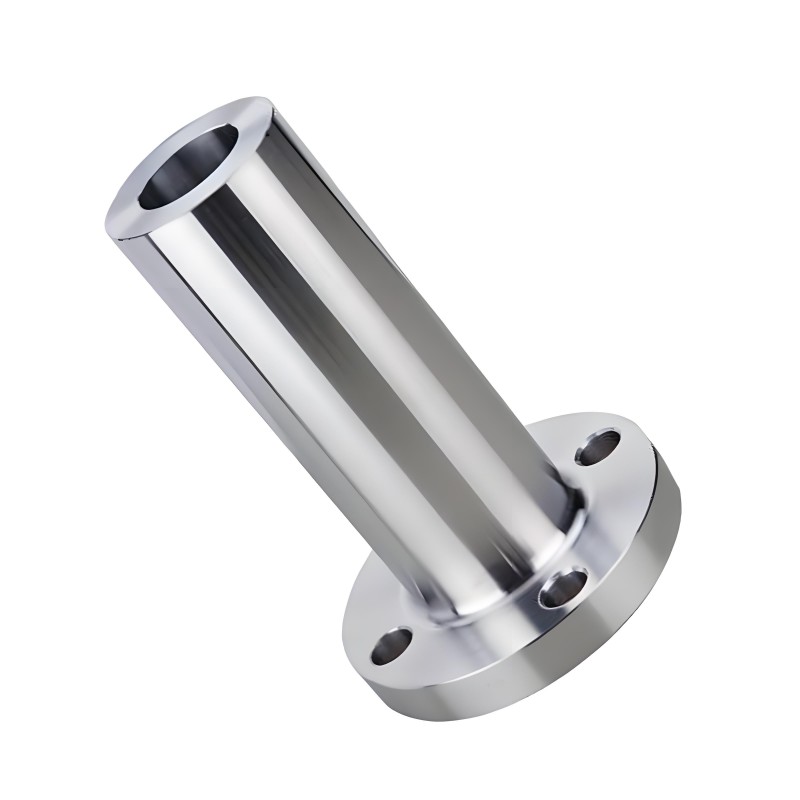

Довгий фланець шва шийка

Стандартні характеристики: в основному дотримуйтесь HG/T20615-2009 (Китайський стандарт хімічної промисловості) та ASME B16.5 (American Standard), а деякі конструкції також відповідають міжнародним стандартам, таким як ISO 7005-1.
Вибір матеріалів: Загальні матеріали включають вуглецеву сталь, нержавіючу сталь (наприклад, 304/316L), лепасову сталь та дуплексну сталь (наприклад, 2205), а спеціальні умови праці можуть використовувати матеріали Hastelloy або Titanium.
Процес виробництва: Прийняття інтегральної технології кування або штампування в поєднанні з високоточною обробкою ЧПУ-верстата, щоб забезпечити щільність та розмірну точність фланця.

Довгі фланці шва шийки широко використовуються в таких сценаріях:
Енергетична та хімічна промисловість: трубопроводи з високим тиском для нафтопереробки, систем зберігання та транспортування СПГ, циркуляції циркуляції миття кислоти.
Електроенергія та ядерна потужність: Сталеві труби з високою напругою та системи охолодження для атомних електростанцій повинні відповідати стандарту зварювального шва першого рівня.
Кораблі та фармацевтичні препарати: система охолодження морської води, доставка стерильної рідини, поверхня відшліфована до РА ≤ 0,8 мкм для задоволення потреб гігієни.
Загальна промисловість: котли з високою температурою, судна тиску та з'єднання трубопроводів для повторних навантажень.

Метод зварювання:
Ручне газове захисне зварювання (GTAW/SMAW): використовується для кореневого зварювання невеликих фланців або складних умов праці.
Автоматичне занурене дугове зварювання (SAW): підходить для двостороннього проникнення зварювання фланців великого діаметра, без необхідності очищення коренів, з високою ефективністю та швидкістю кваліфікації зварювання 98%.
Дизайн канавки: зазвичай використовуються односторонні V-подібні або U-подібні канавки, з тупими краями ≥ 7 мм та зазором 0-1 мм між суглобами, щоб забезпечити повне проникнення зварного шва та запобігання спалювати.
Контроль якості: 100% рентгенографічне тестування (RT) та ультразвукове тестування (UT), гідростатичні випробування до 1,5 рази більше робочого тиску, матеріали повинні забезпечити сертифікацію EN 10204 3.1.

Переваги:
Висока вантажопідйомність: структура шиї розповсюджує стрес, зменшує ризик витоку та підходить для систем високого тиску вище PN16MPA.
Легка установка: зварювання на місці виключає процес огляду шва шва, особливо підходить для модульного обладнання з обмеженим простором.
Обмеження:
Висока вартість: навантаження на зварювання велике, споживання зварювальних стрижнів високе, а цикл обробки довгий.
Слабка резистентність до втоми: не рекомендується для трубопроводів із частими згинами або раптовими змінами температури.
